注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

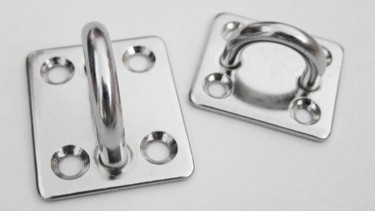

方形眼板
- 產品編號：703
- 規格尺寸：4mm-16mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼方形眼板，可用于栓連游艇，也可用作箱包和家居配件
參數詳情
| Size(ΦD) | A | B | d | W | H | T | 單重 |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | kg |
| 4 | 25 | 28 | 3 | 11.5 | 10 | 2 | 0.013 |
| 5 | 30 | 35 | 4.2 | 15 | 12 | 2.5 | 0.023 |
| 6 | 35 | 40 | 5.2 | 19 | 17 | 2.5 | 0.035 |
| 8 | 40 | 50 | 5.2 | 22 | 21 | 3 | 0.065 |
| 10 | 42 | 58 | 5.2 | 28 | 24 | 4 | 0.105 |
| 12 | 54 | 75 | 5.8 | 36 | 31 | 4.8 | 0.224 |
| 14 | 60 | 85 | 8 | 40 | 38 | 5 | 0.327 |
| 16 | 65 | 95 | 10 | 45 | 43 | 6 | 0.473 |
